■공유기명: ipTIME N702BCM
■SoC: Broadcom BCM4702

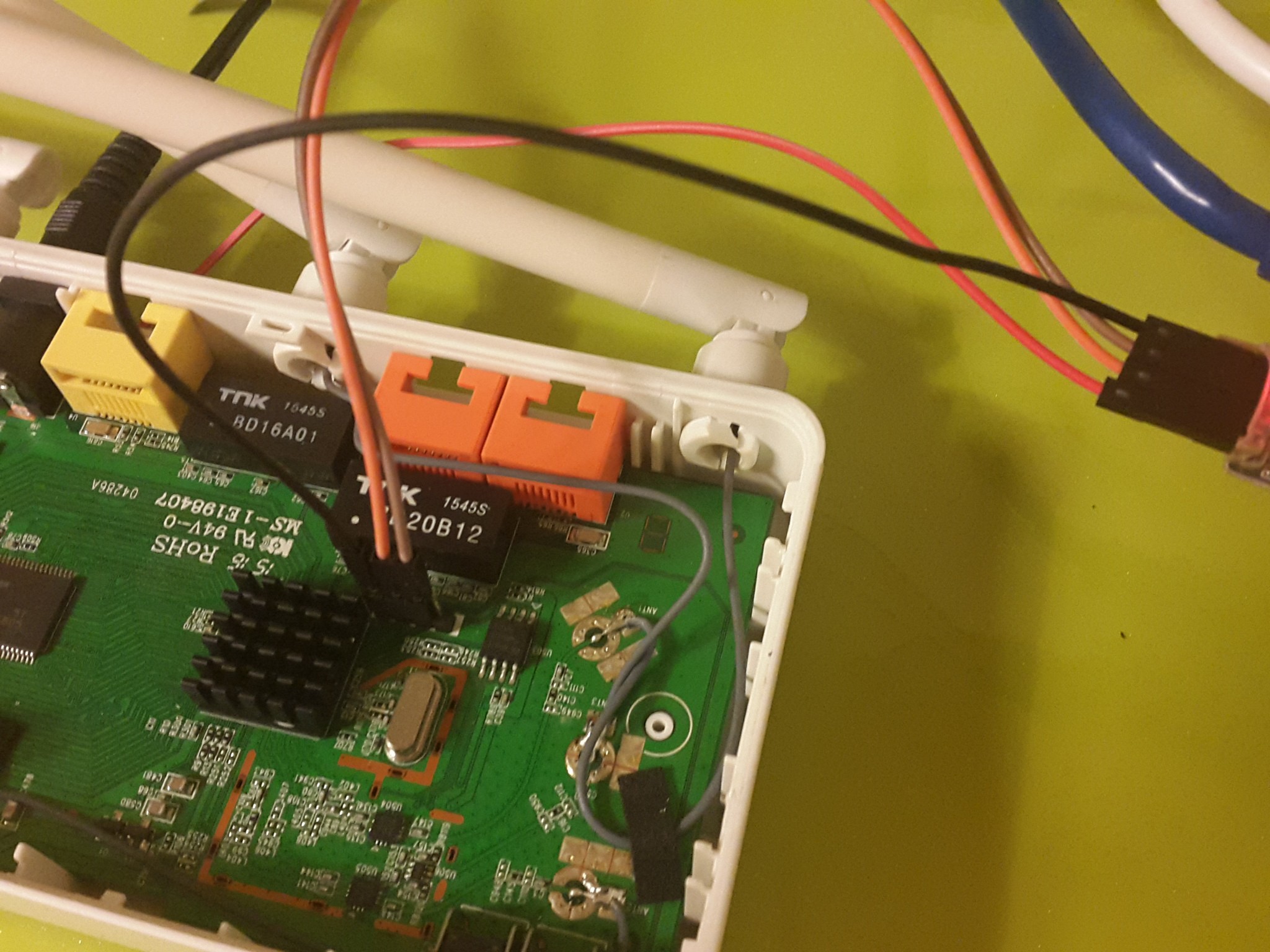

■시리얼 연결
시리얼 옵션: 115200-8-None-1
■Magic key
부팅 시에
press magic key to change default setting ...
가 나오면 xdiag 를 빠르게 입력한다. (개행문자 추가 금지)
별 기능은 없음 그냥 diag 하는 용도
■부트로더
CFE
■펌웨어 올리기
1. ipTIME 펌웨어에서 시리얼콘솔 화면을 보며 펌웨어 업그레이드 도중 중단시켜 펌웨어를 날린다.
upload complete..signalling Upgrade Start
Downgrade is not allowed to 7.62. And current is 9.62
Version check is OK.
Reaped 352
killall: upnpd: no process killed
killall: timed: no process killed
killall: upnpd: no process killed
killall: pptpd: no process killed
killall: dhclient: no process killed
SYSD Off
Update firmware..
Writing Firmware: mtd1
Erasing (0x00380000) .... Completed
Writing Firmware(size:0x00379038)..... ← 여기서 전원을 빼버린다.
2. 이제 부팅 후 Ctrl+C를 눌러 CFE로 CLI를 사용할 수 있다.
CFE version 5.100.138.9 based on BBP 1.0.37 for BCM947XX (32bit,SP,LE)
Build Date: Thu Jul 16 13:26:48 KST 2015 (bcm5357@ski)
Copyright (C) 2000-2008 Broadcom Corporation.
Init Arena
Init Devs.
Boot partition size = 131072(0x20000)
Found an ST compatible serial flash with 64 64KB blocks; total size 4MB
et0: Broadcom BCM47XX 10/100/1000 Mbps Ethernet Controller 5.100.138.9
CPU type 0x19749: 300MHz
Tot mem: 32768 KBytes
RESTORE_DEFAULTS --> 0 commit -> 0
Device eth0: hwaddr 90-9F-33-E4-71-B2, ipaddr 192.168.0.1, mask 255.255.255.0
gateway not set, nameserver not set
Boot program checksum is invalid
Reading :: Failed.: Timeout occured
Reading :: Failed.: Timeout occured
Reading :: Failed.: Timeout occured
Reading :: Failed.: Interrupted
CFE> ^C
3. PC에 ftpd를 띄우고 랜케이블을 다이렉트로 연결 후 아래의 명령으로 펌웨어를 플래싱 한다.
192.168.0.2는 tftpd가 실행 중인 PC주소
flash -noheader 192.168.0.2:n702bcm_kr_10_054.bin flash0.trx
(단, 이 모델은 CFE가 bin 포맷의 파일만 허용하여 플래싱 실패)
